למה מסכי ה-LCD כולם שחורים? לא לבן או צבעים אחרים?
מסכי LCD מחולקים בדרך כלל לשני סוגים: בדרך כלל לבן ושחור בדרך כלל. השחורים בדרך כלל כוללים מסך IPS של LG', מסך SPVA של Samsung' ומסך MVA של Taiwan AUO', וכו', והעקרונות הבסיסיים שלהם זהים :

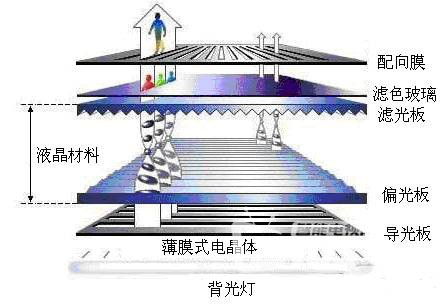

1. אור התאורה האחורית נפלט ממקור אור נקודתי - מעין אור המופנה לכל הכיוונים. 2. לאחר מעבר דרך לוחית מנחה האור, התאורה האחורית הופכת אחידה מאוד
3. ה-& quot;כל הכיוונים" האור יסונן כאשר הוא עובר דרך המקטב. המקטב יאפשר לו לעבור רק דרך המקטב"אופקי", בעוד שאותם"אנכי" לא יכול לעבור.
4. החומר הגבישי הנוזלי פעיל אופטית, הוא יסובב לאט את"אופקי" אוֹר
5. כאשר הוא מסתובב ל-90°, 270° וכו', הוא יכול להיות לגמרי"אנכי", ולאחר מכן לעבור דרך לוחית המסנן (לוחית סינון בשיטת התאמת גביש נוזלי זה מסוג TN והצלחת המקטבת הם 90°), והבהירות שלה היא 100%; וכאשר הסיבוב יהפוך ל-180°, 360° וכו', הוא לא יוכל לחלוטין לעבור דרך לוח הסינון שלו, והבהירות שלו תהיה 0%; קנה המידה האפור של שאר הזוויות יהיה בין 0-100%.
6. בשלב זה, יש רק את צבע הבהירות בין שחור ללבן, כך שכל 3 גבישים נוזליים הם קבוצה, והם יעברו דרך זכוכית מסנן הצבעים האדומה, הירוק והכחול ליצירת שלושת צבעי היסוד. 7. קבוצה כזו של 3 גבישים נוזליים, 3 צבעים (היחס שלה נקבע לפי הזווית בה מסתובב הגביש הנוזלי) משולבת לצבע רצוי, קבוצה כזו של גבישים נוזליים הופכת לפיקסל.

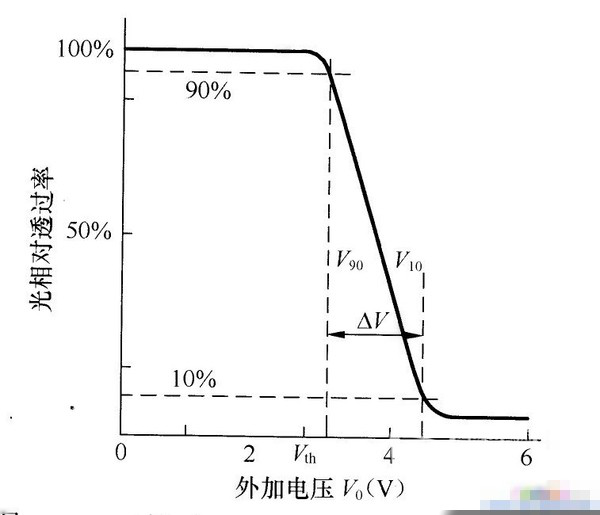

על ידי שליטה במתח של מסך הגביש הנוזלי, ניתן לשלוט בזווית טוויסט הגביש הנוזלי, כלומר, ניתן לשלוט בבהירות המתקבלת דרך הגביש הנוזלי.
אם אתה יכול להבין את העקרונות לעיל, המסקנות הבאות יהיו קלות להבנה.
מדוע כל מסכי ה-LCD בשחור-לבן שאנו רואים הם לרוב שחורים? זה בעיקר בגלל עלות, נחיצות ואריכות ימים: 1. אין צורך להשתמש בצבע, מה שיכול לחסוך את העלות של זכוכית מסנן צבעוני.
⒉. אין צורך לשלב את שלושת צבעי היסוד לפאנל אחד, אותו פאנל, הפיקסל פי שלושה מהמקורי
3. הוא מתאים רק לצבעים של שחור ולבן, לא לסקאלה האפורה האחידה של שחור ולבן, מה שיכול להוזיל את עלות מעגל הבקרה שלו (רק 0 ו-1==) 4. בקרת מתח יכולה להיות גם מאוד שרירותית, לא זה צריך להיות מאוד שחור ולבן מאוד, וזה כמעט מספיק, וגם הדיוק הנדרש לתכנון המעגל נמוך בהרבה.
5. השימוש במעגלים ורכיבים קטן יותר, החיים והיציבות יהיו גבוהים יותר, והעלות תהיה נמוכה יותר
6. לחלק מהמוצרים שאין להם תאורה אחורית ומשתמשים באור הסביבה כמקור אור, מושמטת התאורה האחורית, וגם צריכת החשמל והאנרגיה של התאורה האחורית מושמטת.
התשובה לשאלה מדוע הרקע השחור אינו משמש להצגת לבן היא: זכוכית ופלסטיק, שהם לוחות תצוגה נפוצים יותר, הם שקופים, ועלות צביעת הזכוכית והפלסטיק בשחור תגדל.
